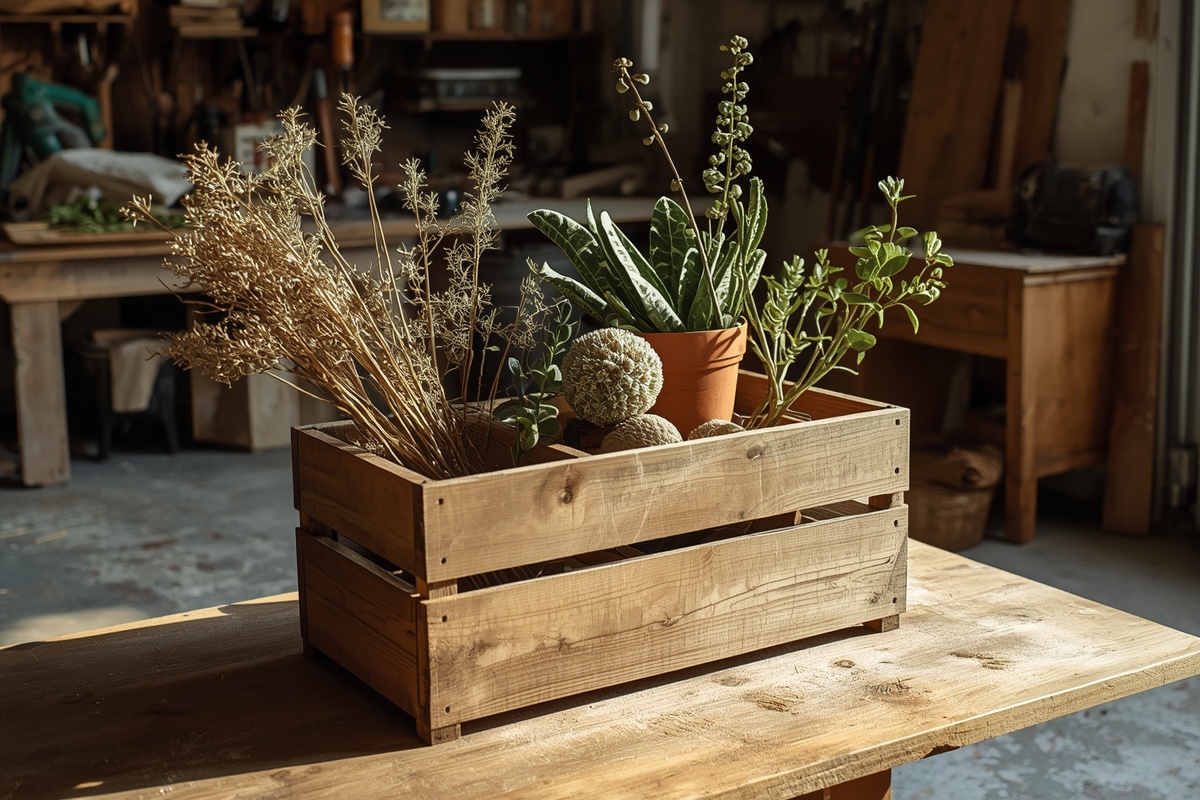

Fabriquer une caisse en bois : plan, cotes et poignées découpées

Il existe peu de projets aussi formateurs que de fabriquer une caisse en bois. Six faces, deux poignées, aucune ferrure compliquée : tout repose sur la précision des coupes et la rigueur de l’assemblage. Le résultat sert partout, du garage à la chambre d’enfant, et s’empile si vous en faites plusieurs. C’est l’un des projets que nous recommandons en priorité dans notre sélection de petits objets en bois à fabriquer, car il enseigne l’équerrage d’un volume mieux que n’importe quel exercice. Voici le plan, la liste de débit et chaque étape de construction.

Le bois : neuf, chutes ou palette ?

Le pin ou le sapin raboté du commerce est le choix le plus simple : sec, droit, aux cotes régulières. Achetez une planche de 18 mm pour les têtes et des lattes de 12 mm (souvent vendues en 70 mm de large) pour le reste. Le peuplier, très léger, convient aussi.

Le bois de palette donne un aspect brut très apprécié, à condition de bien le sélectionner. Cherchez le marquage de la norme internationale NIMP 15 estampillé sur les dés :

• HT (heat treatment) : traitement thermique, sans produit chimique. Palette utilisable.
• MB : fumigation au bromure de méthyle. À écarter pour tout usage intérieur.
• DB : bois écorcé, mention complémentaire qui ne renseigne pas sur le traitement.

Écartez aussi les palettes sans marquage, tachées d’huile ou de produits inconnus, et celles ayant servi au transport de produits chimiques. Démontez-les au pied-de-biche et à la scie à métaux pour couper les pointes, puis rabotez ou poncez les lattes.

Plan et dimensions de la caisse

Encombrement fini : 400 mm de long × 300 mm de large × 250 mm de haut. Les lattes des côtés et du fond viennent se fixer sur les deux têtes pleines, qui forment l’ossature et portent les poignées.

Liste de débit :

• 2 têtes : 276 × 238 × 18 mm (276 = 300 − 2 × 12 ; 238 = 250 − 12), fil du bois horizontal pour que la poignée ne casse pas.
• 6 lattes de côté : 400 × 70 × 12 mm (trois par face, avec deux jours de 14 mm).
• 4 lattes de fond : 400 × 70 × 12 mm (espacées d’environ 6 mm pour laisser passer la poussière).

Les poignées sont des lumières oblongues de 110 × 30 mm, centrées dans la largeur des têtes, dont le bord supérieur se situe à 35 mm du haut. En dessous de 25 mm de bois au-dessus de la lumière, la poignée risque de casser sous charge.

Quincaillerie : une quarantaine de vis à bois 3,5 × 30 mm ou de pointes annelées 2,5 × 35 mm, colle vinylique.

Étapes de fabrication

1. Débit des têtes : coupez les deux têtes l’une après l’autre, puis serrez-les ensemble et poncez leurs chants simultanément pour qu’elles soient strictement identiques. Vérifiez leurs quatre angles à l’équerre.
2. Débit des lattes : coupez les dix lattes à 400 mm en utilisant une butée sur votre scie ou un gabarit, plutôt que de mesurer chaque pièce. Cassez légèrement les arêtes au papier de verre.
3. Tracé des poignées : sur chaque tête, tracez l’axe vertical, puis deux centres de perçage espacés de 80 mm, à 50 mm du bord supérieur.
4. Perçage des poignées : percez les deux trous de 30 mm à la scie cloche ou à la mèche plate, en posant la tête sur une martyre pour éviter les éclats en sortie.
5. Découpe des poignées : reliez les deux trous par deux traits tangents et découpez à la scie sauteuse. Finissez à la râpe demi-ronde puis au papier de verre enroulé sur un tourillon, jusqu’à obtenir une prise douce.
6. Première face : posez les deux têtes debout, séparées par une cale ou par la première latte. Encollez les chants et fixez la latte haute de la première face, affleurant le haut et les bouts des têtes, avec deux vis par extrémité après avant-trous de 2,5 mm.
7. Contrôle d’équerre : avant la deuxième latte, vérifiez l’angle entre têtes et latte à l’équerre. C’est maintenant qu’une correction est possible.
8. Autres lattes de côté : fixez les deux lattes suivantes en intercalant deux cales de 14 mm pour régulariser les jours. Retournez la caisse et répétez l’opération sur l’autre face.
9. Fond : retournez la caisse, mesurez les diagonales du dessous (elles doivent être égales), puis fixez les quatre lattes de fond sur les chants inférieurs des têtes, avec des cales de 6 mm.
10. Finitions : arasez les éventuels dépassements au rabot ou à la ponceuse, poncez l’ensemble au grain 120 puis 180, en insistant sur les arêtes et l’intérieur des poignées.

Variantes utiles

Caisse empilable : vissez à l’intérieur des têtes, en haut, deux tasseaux de 20 × 20 mm dépassant de 15 mm ; la caisse du dessus s’emboîte sans glisser. Caisse à roulettes : ajoutez sous le fond deux traverses de 300 × 45 × 18 mm pour recevoir quatre roulettes pivotantes, idéal sous un lit ou pour des jouets. Caisse à bouteilles : deux cloisons croisées à mi-bois en contreplaqué de 6 mm créent six compartiments d’environ 90 mm, adaptés aux bouteilles standard. Si vous voulez aller plus loin dans le rangement de l’entrée, le plan pour construire un range-chaussures ventilé reprend ces principes de lattes ajourées sur un vrai caisson.

La finition

Tout dépend de l’usage. Pour un rangement de garage, le bois brut poncé suffit. Pour la maison, une cire incolore ou une huile nourrit le bois et le protège des taches. Pour une caisse à jouets ou une caisse de salle de bains, un vernis acrylique en phase aqueuse est plus facile à nettoyer ; pour les jouets, choisissez une finition dont le fabricant indique la conformité à la norme de sécurité des jouets. Une teinte brou de noix ou une patine blanchie donne un aspect ancien aux caisses en pin neuf. Si vous comptez y stocker des fruits ou légumes, laissez l’intérieur brut ou huilé avec un produit alimentaire.

Erreurs à éviter

• Des têtes de tailles différentes : un millimètre d’écart suffit pour que la caisse boite. Poncez-les ensemble.
• Clouer sans avant-trou à moins de 2 cm du bout d’une latte : le bois se fend immédiatement.
• Une poignée trop près du bord : le fil court au-dessus de la lumière casse net sous 10 kg.
• Du bois de palette non identifié dans une chambre ou une cuisine.
• Oublier les jours au fond : un fond plein collé travaille avec l’humidité et peut se fendre.

Budget et temps

Une caisse en pin neuf revient à 15 à 30 € de bois et de quincaillerie ; en bois de palette, quelques euros de vis et d’abrasifs suffisent. Le travail prend 2 à 3 heures pour une première caisse, puis moins d’une heure par caisse supplémentaire si vous gardez vos gabarits et vos butées. Une fois ce volume maîtrisé, passez à un exercice de précision différent : le plan pour fabriquer une horloge en bois travaille le perçage centré et la finition fine.

Questions fréquentes

Sources

• Norme internationale NIMP 15 (FAO) — réglementation des matériaux d’emballage en bois et signification des marquages HT et MB.
• NF EN 71-3 — sécurité des jouets, migration de certains éléments, utile pour le choix des finitions d’une caisse à jouets.
• NF EN 204 — classification des colles pour bois selon leur résistance à l’eau.
• INRS — prévention des risques liés aux poussières de bois.

Informations indicatives. Portez des gants pour démonter les palettes, des lunettes lors des coupes et des perçages, un masque anti-poussière pendant le ponçage, et respectez les notices des outils et des produits de finition.
